水泵的正常工作，是以水栗的吸水條件滿足其吸水性能為前提的。在很多情況下，水栗裝置出現故障，無法進行正常工作，常常是由于吸水條件選擇不當引起的。正確的吸水條件，就是指在抽水過程中，泵內不產生汽蝕情況下的最大吸水高度。因此，分析和研究水栗的汽蝕及其危害，了解水泵的吸水性能和影響因素，對于正確使用水栗是十分重要的。
如圖所示，水泵運行中，由于葉輪的高速旋轉，在其入口處造成了真:空.在吸水池水面大氣壓與葉輪進口處的絕對壓力之差的作用下，水自吸水管端 流入葉輪的進口。由于latm等于10.33mH20高，所以水泵的最大吸水高度tfss I會超過10.33m。實際上，這個壓力差在水流的流動過程中要轉化成位置頭、 漉速頭，并克服各項水頭損失，還要保持在進口具有一定能量（壓頭），這就使 I泵的吸水高度要遠小于10.33m。

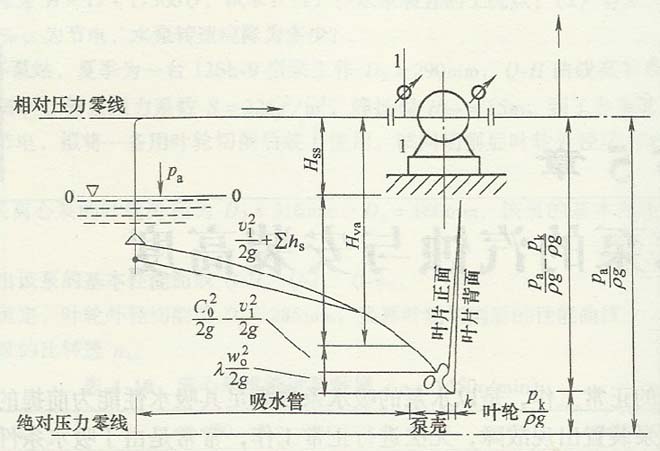

離心泵吸水裝置及壓力變化示意圖
從水泵進水口到葉輪的進口，流道的過水斷面面積一般是收縮減小的，當流 量一定時，流速沿程增加，但是壓力是相應降低的。當水流進入葉輪，繞流葉片 頭部時，水流急劇轉彎、流速增大，在葉片背面/c點處尤為顯著，使水流在/c 虧處的壓力急劇降低。點以后，由于葉片對水流做功，水流在葉輪中受到由葉 =1專來的機械能，壓力才迅速升髙。上述流速變化及水流從水泵進口到/c點處 的流程中，均伴有水力損失，消耗部分能量，使壓力降低。
通過上面的分析，我們可以看到：吸水管上的絕對壓力是按水流的方向沿程下降的，水泵進口處其實不是泵內壓力最低的地方，泵內水流壓力最低的地方是在葉片進口附近背面的k點處。
|
