水泵機組的布置是泵站建設中不可或缺的一個環節，布置得當可以降低建設成本，反之則會提高建設成本，造成不必要的浪費。水泵之間的間距以不妨礙操作和便于后期維修保養的需要為原則。機組布置的基本要求是：保證運行安全、裝卸、維修和管理方便，管道總長度最短、接頭配件最少、水頭損失最小并應考慮泵站有擴展的余地。常見的布置形式有以下3種。
一、縱向排列（機組軸線平行單排并列）

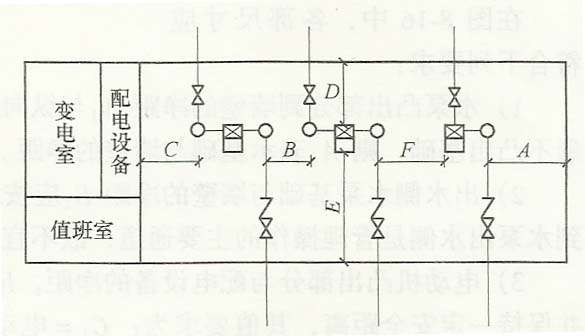

縱向排列如圖所示，這種排列方式適用于如IS型單級單吸懸臂式離心泵。因為懸臂式泵系軸向進水頂端出水，采用縱向排列能使吸水管保持順直狀態，機組布置較為緊湊，檢修方便，泵房長度較小，但寬度較大。當泵房內既有IS型水泵又有Sh型(單級雙吸式）水泵時，視具體情況，可采用這種布置形式，也可采用橫向排列方式（當Sh型水泵占多數時)。在圖8-15中，機組之間各部尺寸應符合下列要求：
1)泵房大門口要求通暢，既能容納最大的設備（水泵或電動機），又有操作余地。其場地寬度一般用水管外壁和墻壁的凈距值表示。4等于最大設備的寬度加lm，但不得小于2m。
2)水管與水管之間的凈距值應大于0.7m，保證工作人員能較為方便地通過。
3)水管外壁與配電設備應保持一定的安全操作距離C0當為低壓配電設備時C值不小于1.5m，高壓配電設備C值不小于2.0m。
4)水泵外形凸出部分與墻壁的凈距D，需滿足管道配件安裝的要求，但是，為了便于就地檢修水泵，Z)值不宜小于lm。如水泵外形不凸出基礎，Z)值則表示基礎與墻壁的距離。
5)電動機外形凸出部分與墻壁的凈距E，應保證電動機轉子在檢修時能拆卸，并適當留有余地�！曛狄话銥殡妱訖C軸長加0.5m，但不宜小于3ra，如電動機外形不凸出基礎，則五值表示基礎與墻壁的凈距。
6)水管外壁與相鄰機組的突出部分的凈距F應不小于0.7m，如電動機容量大于55kW時，F應不小于lm。
二、橫向排列（水泵軸線呈一直線布置）

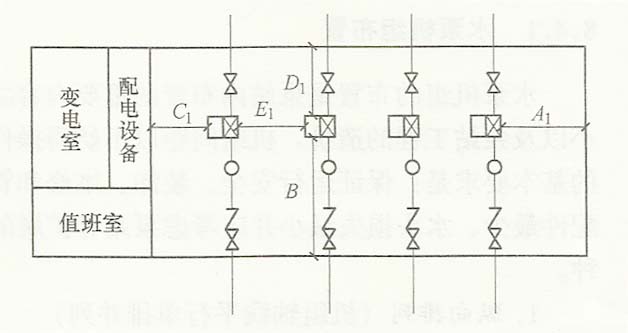

這種排列方式適用于側向進、出水的水泵，如單級雙吸臥式離心泵Sh型、SA型。橫向排列雖然稍增加泵房的長度，但布置簡單、整齊、跨度可減小，進出水管順直，水力條件好，節省電耗，被廣泛采用。
橫向排列各部尺寸應符合下列要求：
1)水泵凸出部分到墻壁的凈距與縱向排列的第一條要求相同，如水泵外形不凸出基礎，則旬表示基礎與墻壁的凈距。
2)出水側水泵基礎與墻壁的凈距B1應按水管配件安裝的需要確定。但考慮到水泵出水側是管理操作的主要通道，故不宜小于3m。
3)電動機凸出部分與配電設備的凈距，應保證電動機轉子在檢修時能拆卸，并保持一定安全距離，其值要求為：G1等于電動機軸長+0.5m。但是，低壓配電設備應C1≥1.5M;高壓配電設備C1≥2.0m。
4)進水側水泵基礎與墻壁的凈距Z^,也應根據管道配件的安裝要求決定，但不小于1m。
5)水泵基礎之間的凈距E1值與C1要求相同。如果電動機和水泵凸出基礎,E1值表示為凸出部分的凈距。
6)為了減小泵房的跨度，也可考慮將吸水閥門設置在泵房外面。
三、橫向雙行排列

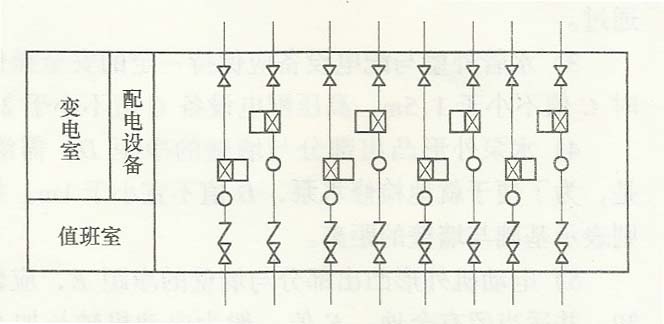

橫向雙行排列如圖所示，當泵房內機組臺數較多時，采用這種排列更為緊湊，節省建筑面積。菜房跨度大，起重設備需考慮采用橋式行車。在泵房中機組較多的圓形取水泵站，采用這種布置可節省較多的基建造價。采用此種布置形式應注意對水泵進行調向，購買水泵時應向供貨單位提出要求。
布置機組時，除滿足上述要求外，還應遵照以下規定：
1)相鄰機組的基礎之間應有一定寬度的過道，電動機容量不大于55kW，凈距應不小于0.8m，電動機容量大于55kW時，凈距不小于1.2m。電動機容量小于20kW時，過道寬度可適當減小。但在任何情況下，設備的凸出部分之間或凸出部件與墻之間應不小于0.7m,如電動機容量大于55kW時，則不得小于1.0m。
2)對于非水平接縫的水泵，水泵離墻壁或其他機組的距離應大于泵軸長度為0.5m。
3)裝有大型機組的泵站內，應留出適當的面積作為檢修機組之用。其尺寸應保持在被檢修機組周圍有0.7~1.0m的過道。
4)泵站內主要通道寬度應不小于1.2m。
5)輔助泵（排水泵、真空泵）通常安置于泵房內的適當地方，盡可能不增大泵房尺寸。輔助泵可靠墻安裝，只需一邊留出過道。必要時，真空泵可安置于托架上。
|
